别怕“钼”中无人,比316L白钢板含钼不锈钢低5000元的QN1906已横空出世
2023年春节之后,钼金属价格在2022年价格高位的基础上继续稳步爬升(见图1),价格已创近十五年新高,达到722.5元/kg,较去年同期371元/kg上涨94.7%。

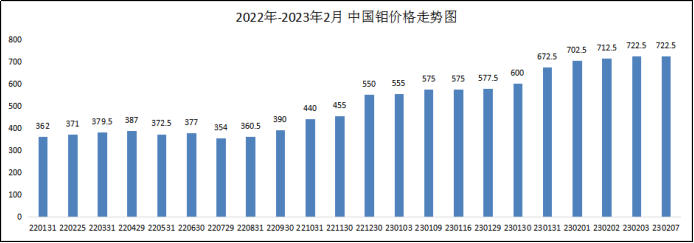

(图1)2022年-2023年2月 中国钼价格走势图
钼价的疯涨,使得含钼不锈钢316L白钢板、317L白钢板价格也水涨船高,316L不锈钢白钢板价格较去年同期上涨7000元/吨;317L不锈钢白钢板上涨近10000元/吨。高昂的价格让下游用户苦不堪言、无力承担。
青山秉持着“人人都用得起不锈钢“的设计理念,致力于研发高性价比、高耐蚀、高强度的不锈钢,在提升不锈钢产品性能的同时,降低成本。QN1906和QN2109是青山于2020年研发的高氮节钼奥氏体不锈钢,分别用于取代316L、317L含钼不锈钢白钢板。无论是QN1906和316L比还是QN2109和317L相比,价格都要低5000元左右,极具性价比。
01、化学成分
QN1906、QN2109及对标钢种316L、317L不锈钢(化学成分及PREN值见表1,贵金属Ni、Mo含量对比见图2。
(表1)QN1906、QN2109与316L、317L不锈钢合金成分及PREN值对比,wt%

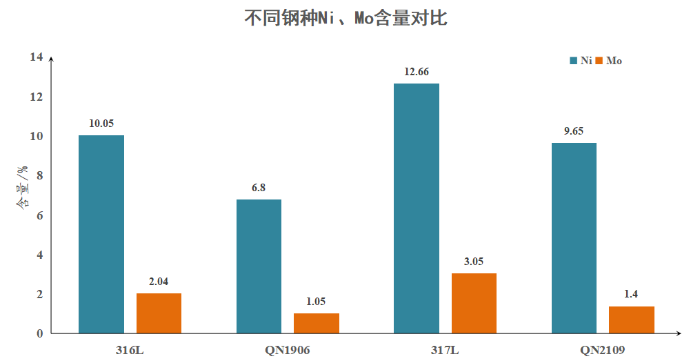

(图2)QN1906、QN2109与316L、317L贵金属Ni、Mo含量对比
QN1906和QN2109采用高氮节镍节钼设计,QN1906不锈钢Ni含量相比316L降低32.3%、Mo含量降低48.5%;QN2109不锈钢Ni含量相比317L降低23.8%、Mo含量降低54.1%。因此QN1906和QN2109合金成本更低、性价比更高。
02、产品标准
QN1906和QN2109现均已纳入中国钢铁工业协会发布的《铬-锰-镍-氮系奥氏体不锈钢热轧钢板和钢带》(T/CISA 045-2020)、《铬-锰-镍-氮系奥氏体不锈钢冷轧钢板和钢带》(T/CISA 046-2020)两项团体标准,且已通过工信部编制的行业标准《铬-锰-镍-氮系奥氏体不锈钢冷轧钢板和钢带》,并即将在今年发布。
此外,QN2109的合金成分符合欧标压力容器钢板EN 10028-7中1.4420不锈钢的成分范围。
03、力学性能
由于QN1906和QN2109加入了0.2%以上的N含量,使得产品的强度远高于316L、317L不锈钢,屈服强度均在400Mpa左右,分别为316L、317L不锈钢的1.5倍、1.18倍,见表2。

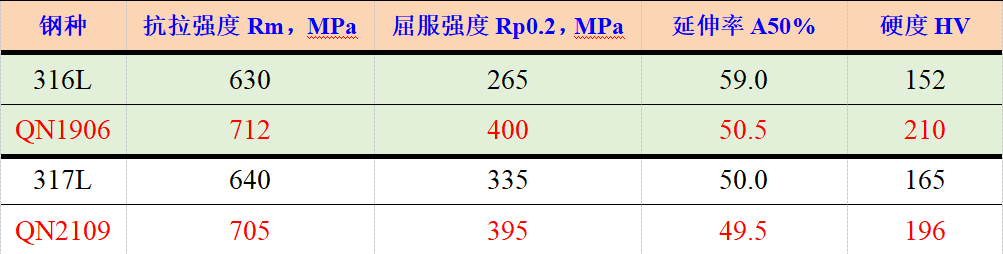

(表2)QN1906、QN2109与316L、317L不锈钢力学性能对比
高强度不仅为终端产品带来了更强的抗摔、防撞性能,同时为产品的减薄、轻量化设计奠定了基础。
04、耐腐蚀性能
QN1906和QN2109中0.2%以上的N含量不仅带来了强度的提升,同时提高了产品的耐蚀性能,这就使得QN1906和QN2109不锈钢在节钼的同时,仍具有优于对标钢种316L、317L的耐点蚀性能。
耐点蚀当量PREN=Cr+3.3Mo+30N-Mn用以表征不锈钢产品的耐点蚀性能,QN1906的PREN值在24.0以上,高于316L的PREN值23.0;QN2109的PREN值在30.0以上,高于317L的PREN值29.0。
实验检测QN1906点蚀电位440mV,优于316L点蚀电位420mV;QN2109点蚀电位1100mV,优于317L点蚀电位780mV,见图3。

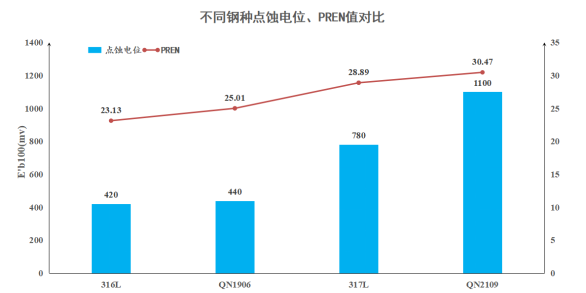

(图3)QN1906、QN2109与316L、317L的PREN值及点蚀电位对比
此外,QN1906、QN2109中加入了0.5%以上的Cu含量,有利于减弱材料在还原性酸中的腐蚀,例如硫酸。在5%沸腾硫酸环境中,QN1906和QN2109表现出优于316L、317L的耐腐蚀性能,见图4。

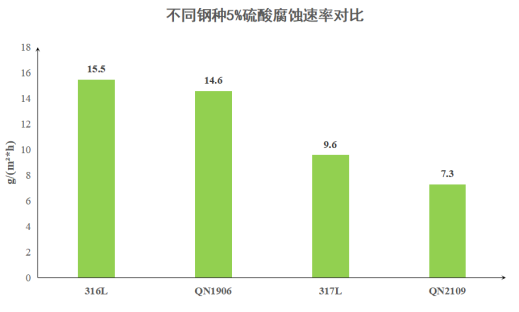

(图4)QN1906、QN2109与316L、317L硫酸腐蚀速率对比
05、典型应用场景
QN1906和QN2109具有优良的耐硫酸腐蚀性能,国外某脱硫塔采用QN1906和QN2109制作脱硫塔,目前已正常使用2年,见图5。

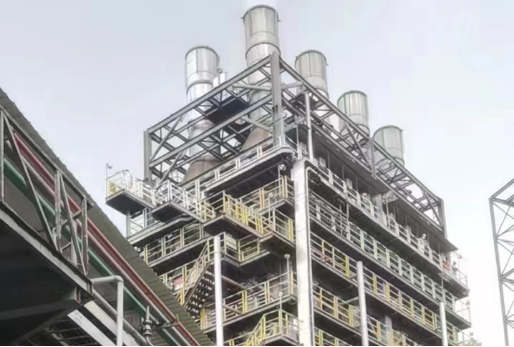

(图5)QN1906、QN2109不锈钢脱硫塔
因此,QN2109用于制作海洋渔排,直接与海水接触,目前已正常使用超过两年(图6),而316L不锈钢渔排使用仅半年就发生腐蚀穿孔、凹陷(图7)。
(图6)QN2109不锈钢海洋渔排

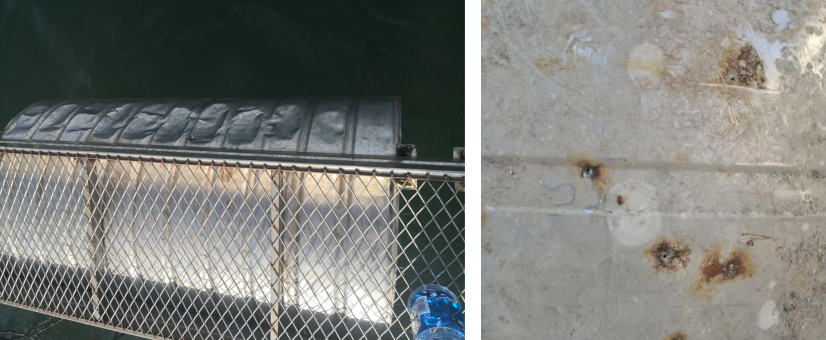

(图7)316L不锈钢海洋渔排凹陷、腐蚀穿孔
QN1906、QN2109的成功研发和推广,不仅丰富了青山QN系列的产品种类,更为客户选材提供了多样性选择。
在这个钼价疯涨的时代,青山QN高氮节钼奥氏体不锈钢凭借其较低的合金成本和优异的性能脱颖而出,广受终端客户的青睐,如建筑幕墙、硫酸塔、工业焊管、换热器、石油、化工和海洋工程等领域。
相信在不久的将来,越来越多的终端客户将会选择QN1906和QN2109,成为QN大家族的一员。tag:白钢板 白钢棒 白钢管 304白钢板http://www.88bxg.com/
